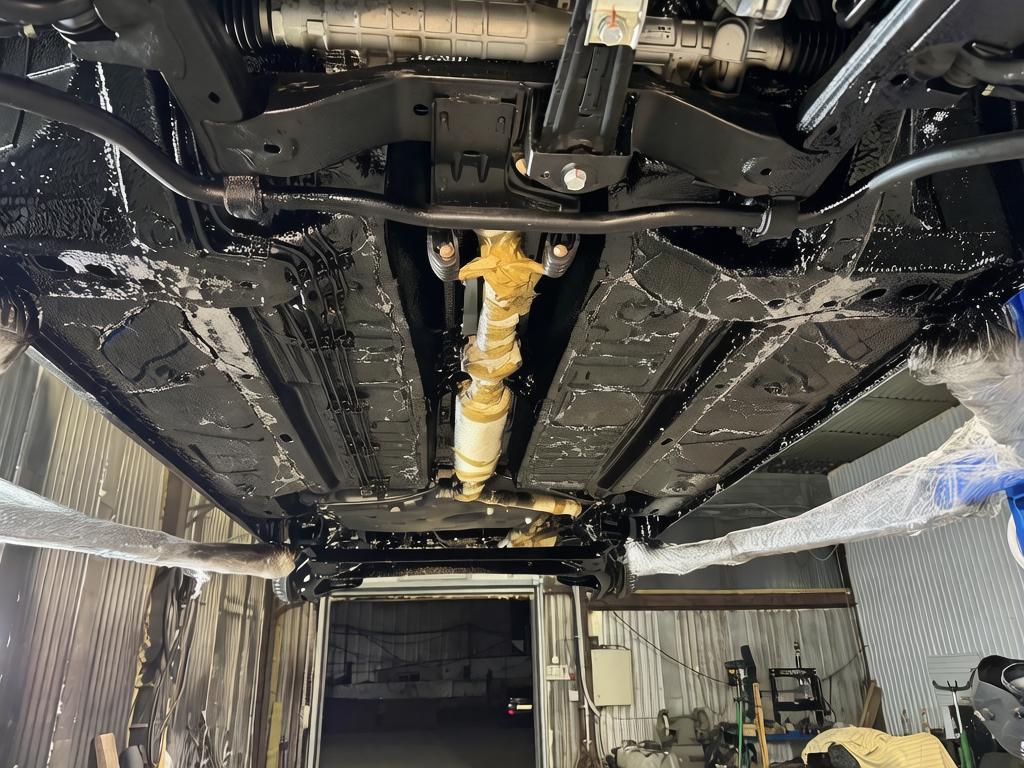

Защита автомобиля от коррозии — это не просто дань эстетике, а вопрос долговечности кузова и безопасности эксплуатации. Одним из самых популярных способов защиты днища и арок являются битумные и каучуковые мастики. Однако многие автовладельцы сталкиваются с неприятным сюрпризом: после первой же серьезной зимы свеженанесенное покрытие начинает отслаиваться, шелушиться или покрываться сетью глубоких трещин. Почему это происходит и как температура влияет на физико-химические свойства антикоррозийных составов?
Химический состав и его роль в термостабильности
Чтобы понять, почему один состав держится годами, а другой осыпается через месяц, нужно заглянуть «под капот» химической формулы мастики. Основу большинства бюджетных средств составляет строительный или кровельный битум. Это вязкое вещество, которое отлично гидроизолирует поверхности в статичном состоянии (например, фундамент дома), но совершенно не приспособлено к динамическим нагрузкам автомобиля.
Автомобильный кузов — это «живой» организм. Он постоянно вибрирует, расширяется при нагреве на солнце и сжимается на морозе. Качественная мастика должна обладать высоким коэффициентом эластичности, чтобы растягиваться и сжиматься вместе с металлом. В дорогих составах для этого используются SBS-модификаторы (стирол-бутадиен-стирол) — искусственный каучук, который создает внутри битумной матрицы гибкую «сетку». Дешевые мастики лишены таких добавок, поэтому их структура напоминает застывшую смолу: твердую, но крайне хрупкую.
Температурный диапазон: мифы и реальность
Часто на банках с дешевым антикором можно встретить надписи: «температура эксплуатации от -40°C до +80°C». К сожалению, для бюджетных продуктов это часто маркетинговый ход. Существует огромная разница между «температурой, при которой материал не отвалится сам по себе» и «температурой сохранения эластичности».
Для недорогих составов точка хрупкости (температура Фрааса) обычно колеблется в районе -10…-15 градусов Цельсия. Как только столбик термометра опускается ниже, мастика превращается в стекло. Любой камешек, вылетевший из-под колеса, не вязнет в защитном слое, а выбивает из него кусок, оставляя металл обнаженным. Профессиональные материалы, такие как составы на основе синтетических восков или каучуков, сохраняют гибкость до -40°C и ниже, эффективно амортизируя удары гравия даже в лютые морозы.
Почему трещины — это «смертный приговор» для кузова?
Многие водители рассуждают так: «Ну, потрескалась мастика, но она же все равно закрывает большую часть металла». Это опасное заблуждение. Трещины в антикоррозийном слое работают по принципу капиллярного насоса.
Когда вы едете по зимней дороге, покрытой соляным раствором (рапой), эта агрессивная жидкость под давлением забивается в микротрещины. Под слоем мастики образуется идеальная среда для коррозии: там нет кислорода, высокая влажность и постоянное присутствие электролитов (соли). Процесс окисления металла в таких «карманах» идет в 5-7 раз быстрее, чем на открытом воздухе. Через 2-3 года такой «защиты» владелец может обнаружить, что под визуально целым черным слоем мастики металл превратился в труху, которую можно проткнуть пальцем.
Процесс старения мастики: как время и холод работают в паре
Мастика стареет из-за процесса деполимеризации и испарения летучих фракций. В дешевых продуктах используются агрессивные и дешевые растворители (типа керосина или уайт-спирита в больших концентрациях). Они быстро покидают слой, делая его сухим и ломким. Солнечный ультрафиолет летом «прожаривает» покрытие, вытягивая из него остатки масел, а зимний холод завершает начатое.
Качественные составы содержат ингибиторы старения и специальные некоксующиеся масла. Даже через два года эксплуатации такое покрытие остается слегка липким и мягким под верхним подсохшим слоем. Если вы проведете по нему ногтем, останется след. Если же дешевая мастика через полгода напоминает по твердости пластик — она уже не работает.
Технологические ошибки при нанесении, усиливающие риск растрескивания
Иногда даже неплохая мастика трескается из-за ошибок мастера. Вот самые распространенные из них:
- Слишком толстый слой: Существует миф: «чем толще, тем лучше». На самом деле, слишком толстый слой (более 2-3 мм за один проход) не успевает просохнуть равномерно. Внутри остаются пузырьки растворителя, которые при замерзании расширяются и разрывают структуру изнутри.
- Нанесение на непросушенный кузов: Если под мастикой осталась микропленка воды, при первом же морозе она превратится в лед. Лед увеличивается в объеме на 9%, мгновенно отрывая покрытие от металла.
- Отсутствие предварительного грунтования: На старых автомобилях с признаками ржавчины мастику нельзя класть прямо на «рыжики». Нужно использовать преобразователь ржавчины или проникающие составы (МЛ-масла), которые создадут адгезионный слой.
Экономика вопроса: стоит ли переплачивать?
Давайте посчитаем. Стоимость банки дешевой мастики может быть в 3-4 раза ниже профессионального состава. Однако полная обработка автомобиля в сервисе включает в себя мойку, разборку подкрылков, сушку и сам процесс нанесения. Стоимость материалов в общей смете обычно не превышает 20-30%. Выбирая дешевый антикор, вы экономите копейки на материале, но рискуете всей стоимостью работы и, что важнее, целостностью кузова. Переделка треснувшего антикора — это адский труд, включающий полную очистку днища от старого слоя, что стоит вдвое дороже первичной обработки.
Физика процесса: что происходит с мастикой при охлаждении?
Любая мастика — это сложная многокомпонентная система. Ее основу составляют связующее вещество (битум, смолы или каучук), растворители, наполнители и специальные добавки (пластификаторы и ингибиторы коррозии). Температура окружающей среды напрямую влияет на подвижность молекул связующего вещества.
Когда температура падает, происходит процесс, называемый «стеклованием». Материал переходит из эластичного состояния в хрупкое. Для дешевых составов на основе низкокачественного битума критическая отметка может находиться всего при -5°C или -10°C. В этот момент мастика теряет способность деформироваться вместе с металлом кузова. Учитывая, что при движении автомобиль испытывает постоянные вибрации и микроизгибы, «застывшее» покрытие просто не выдерживает механических нагрузок и лопается.
Почему дешевый антикор — это ловушка?
Основная причина хрупкости бюджетных мастик кроется в их составе. Производители недорогих средств экономят на самых важных компонентах — пластификаторах и модификаторах.
- Минимум пластификаторов: Пластификаторы — это вещества, которые удерживают мастику в мягком состоянии даже при отрицательных температурах. В дешевых продуктах их либо мало, либо используются быстроиспаряющиеся компоненты. Со временем такая мастика «дубеет» сама по себе, а мороз лишь ускоряет финал.
- Низкое качество битума: Окисленный битум, который часто служит основой эконом-сегмента, изначально обладает высокой хрупкостью на холоде.
- Отсутствие адгезионных добавок: Хороший состав должен буквально «впиваться» в металл. Дешевая мастика часто просто лежит сверху коркой. При замерзании она сжимается сильнее, чем сталь, и из-за слабой адгезии связь с поверхностью разрывается.
Последствия растрескивания: скрытая угроза
Трещины в антикоррозийном слое гораздо опаснее, чем его полное отсутствие. И вот почему:
- Эффект «кармана»: В трещины попадает влага и дорожные реагенты (соли). Зимой вода в трещине замерзает, расширяется и еще сильнее отрывает мастику от металла.
- Парниковый эффект: Под слоем треснувшей мастики создается влажная среда, которая не проветривается. Металл начинает гнить в разы быстрее, чем если бы он был голым.
- Невидимость проблемы: Сверху покрытие может казаться целым, но под ним уже вовсю идет процесс сквозной коррозии.
Сравнение характеристик бюджетных и премиальных составов
Чтобы наглядно понять разницу, рассмотрим таблицу основных свойств мастик разных ценовых категорий:
| Характеристика | Бюджетная мастика | Профессиональный состав |
|---|---|---|
| Основа | Окисленный битум | Полимерно-битумная смесь / Каучук |
| Температура хрупкости | от -5°C до -15°C | от -40°C до -60°C |
| Содержание сухого остатка | Низкое (сильная усадка) | Высокое (стабильный слой) |
| Пластичность | Теряется через 3-6 месяцев | Сохраняется годами |
| Устойчивость к пескострую | Низкая (скалывается) | Высокая (амортизирует удары) |
Роль растворителя и «сухого остатка»
Еще один важный нюанс — количество растворителя. В дешевых мастиках его может быть до 50-70%. После нанесения растворитель испаряется, и слой значительно уменьшается в объеме (усадка). Это создает внутренние напряжения в материале еще до наступления морозов. Как только температура падает, эти напряжения реализуются в виде трещин.
Профессиональные составы имеют высокий «сухой остаток». Они остаются практически той же толщины, что и при нанесении, формируя плотный, но эластичный резиноподобный слой, который «дышит» вместе с автомобилем.
Практические советы: как выбрать и нанести мастику?
Чтобы защита работала, а не вредила, стоит придерживаться нескольких правил:
- Смотрите на состав: Ищите упоминание каучука (SBS-модификаторов) или специальных полимеров. Эти добавки гарантируют эластичность в мороз.
- Проверяйте диапазон температур: На качественном продукте всегда указана температура, при которой слой сохраняет гибкость. Для условий СНГ этот показатель не должен быть выше -30°C.
- Подготовка поверхности: Даже самая дорогая мастика отвалится, если наносить ее на грязь или ржавчину. Поверхность должна быть высушена и обезжирена.
- Температура нанесения: Никогда не работайте с мастикой в холодном гараже. Оптимальная температура для полимеризации — от +15°C до +25°C.
Заключение
Экономия на антикоррозийной обработке — это классический пример того, как скупой платит дважды. Дешевая мастика, которая трескается в первый же мороз, не просто перестает защищать — она ускоряет разрушение кузова, удерживая влагу у самой поверхности металла. Выбирая состав, ориентируйтесь не на цену банки, а на его способность сохранять эластичность при отрицательных температурах. Только так можно гарантировать, что весной под слоем защиты вы обнаружите чистый металл, а не рыжие пятна ржавчины.
Основные выводы:
1. Главная проблема дешевых мастик — хрупкость при низких температурах из-за экономии на пластификаторах.
2. Трещины в антикоре опаснее его отсутствия, так как провоцируют подпленочную коррозию.
3. Качественный состав должен содержать полимерные модификаторы и иметь низкий порог стеклования (минимум до -30°C).
